Ykk -500 īss ievads

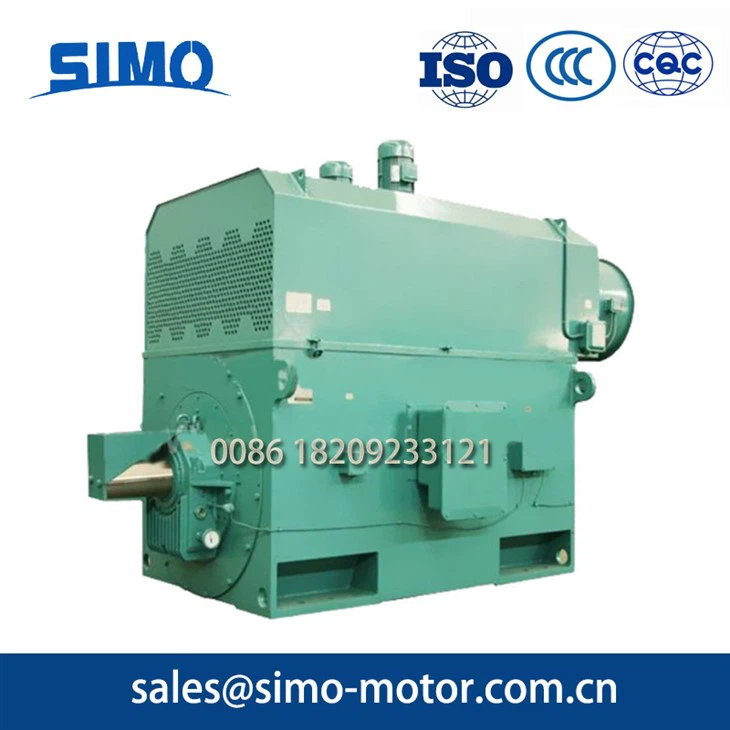

Šī motoru sērija ir 10KV augstsprieguma motorsVāveres-būra trīsfāžu asinhronā motors ar 500 mm centra augstumu, kurā ir slēgta struktūra un atbilstība JB/T 10315.2-2002 standartam .

Pamata parametri

Rāmja izmēru diapazons: 500 mm

Nominālais spriegums: 10kV (pielāgojams)

Nominālā frekvence: 50Hz / 60Hz

Ātruma diapazons: 3000rpm ({2- pole), 1500rpm ({4- pole), 1000rpm ({6- Pole), 750rpm (8- pole), 590rpm (10- pole), 495rpm ({{{}}}) pole), 495rpm ({{}}}) pole), 495rpm ({{}}}) pole))

Spēka diapazons: 355kw ~ 2500kw

Montāžas tips: IMB3 (horizontāls, uz pēdas piestiprināts)

Aizsardzības klase: IP54 / IP55 (pēc izvēles)

Dzesēšanas metode: IC611 (dzesēšana no gaisa līdz gaisam)

Izolācijas klase: F klase

Darbības vides prasības :

Apkārtējā temperatūra: -15 grāds ~ +40 grāds

Mitrums: Mēneša vidējais relatīvais mitrums ir mazāks vai vienāds ar 90% (mēneša vidējā minimālā temperatūra ir mazāka vai vienāda ar 25 grādiem)

Ykk -500 sērijas modeļu saraksts

Ykk 5001-2 ykk 5002-2 ykk 5003-2 ykk 5004-2 ykk 5005-2

Ykk 5001-4 ykk 5002-4 ykk 5003-4 ykk 5004-4 ykk 5005-4

Ykk 5001-6 ykk 5002-6 ykk 5003-6 ykk 5004-6 ykk 5005-6

Ykk 500-8 c ykk 500-8 b ykk 500-8 ykk 5001-8 ykk 5002-8

Ykk 5003-8 ykk 5004-8 ykk 5005-8 ykk 5006-8 ykk 5001-10

Ykk 5002-10 ykk 5003-10 ykk 5004-10 ykk 5005-10 ykk 5006-10

Ykk 5004-12 ykk 5005-12 ykk 5006-12

YKK 10KV augstsprieguma motors 500 Rāmja izmēra motora datu lapa

Ierakstīt	Nominālā jauda (KW)	Novērtēta strāva (A)	Ātrums (R/min)	Efekts ilgtermiņa (%)	Jaudas koeficients (cosф)	Maksimālais griezes moments/ Novērtēts griezes moments	Aizslēgts griezes moments/ Novērtēts griezes moments	Aizslēgta strāva/ Novērtēta strāva	J (motors) (kg · m²)	J (slodze) (kg · m²)	Mise (kg)	Eļļošanas laiks (H)
Ykk 5001-2	500	35.6	2985	93.3	0.87	1.8	0.55	7	11.1	29	5125	500
Ykk 5002-2	560	39.7	2985	93.5	0.87	1.8	0.55	7	12	31	5205	500
Ykk 5003-2	630	44.7	2985	93.6	0.87	1.8	0.55	7	12.6	34	5295	500
Ykk 5004-2	710	50.3	2985	93.7	0.87	1.8	0.55	7	13.8	38	5445	500
Ykk 5005-2	800	56	2985	93.8	0.88	1.8	0.55	7	15.4	41	5655	500
Ykk 5001-4	630	44.8	1490	93.3	0.87	1.8	0.7	7	30.5	82	4480	1000
Ykk 5002-4	710	50.3	1490	93.6	0.87	1.8	0.7	7	32	85	4670	1000
Ykk 5003-4	800	55.9	1490	93.9	0.88	1.8	0.7	7	33.8	92	4720	1000
Ykk 5004-4	900	62.7	1490	94.1	0.88	1.8	0.7	7	35	100	5054	1000
Ykk 5005-4	1000	69.6	1490	94.3	0.88	1.8	0.7	7	38	115	5120	1000
Ykk 5001-6	450	33.3	995	93	0.84	1.8	0.7	6	35.5	240	4350	2000
Ykk 5002-6	500	36.9	995	93.2	0.84	1.8	0.7	6	37	252	4460	2000
Ykk 5003-6	560	41.2	995	93.5	0.84	1.8	0.7	6	39	285	4590	2000
Ykk 5004-6	630	46.1	995	93.9	0.84	1.8	0.7	6	40	317	4690	2000
Ykk 5005-6	710	51.9	995	94	0.84	1.8	0.7	6	44	341	4830	2000
Ykk 500-8 c	200	17.1	740	91	0.74	1.8	0.7	6	36	670	3930	2000
Ykk 500-8 b	220	18.5	740	91.4	0.75	1.8	0.7	6	38	690	4020	2000
Ykk 500-8 a	250	21	740	91.8	0.75	1.8	0.7	6	40	710	4100	2000
Ykk 5001-8	280	22.8	740	92.2	0.77	1.8	0.7	6	42	730	4220	2000
Ykk 5002-8	315	25.6	740	92.3	0.77	1.8	0.7	6	45.5	765	4310	2000
Ykk 5003-8	355	28.4	740	92.6	0.78	1.8	0.7	6	48	795	4450	2000
Ykk 5004-8	400	31.9	740	92.8	0.78	1.8	0.7	6	50	835	4550	2000
Ykk 5005-8	450	35.3	740	93.1	0.79	1.8	0.7	6	53	930	4610	2000
Ykk 5006-8	500	39.1	740	93.4	0.79	1.8	0.7	6	54.5	1010	4720	2000
Ykk 5001-10	200	17.6	595	90.9	0.73	1.8	0.7	5.5	45.5	790	4180	3000
Ykk 5002-10	220	19	595	91.4	0.73	1.8	0.7	5.5	49	877	4250	3000
Ykk 5003-10	250	21.3	595	91.7	0.74	1.8	0.7	5.5	50	910	4480	3000
Ykk 5004-10	280	23.8	595	91.9	0.74	1.8	0.7	5.5	53	937	4550	3000
Ykk 5005-10	315	26.3	595	92.3	0.75	1.8	0.7	5.5	57	1015	4670	3000
Ykk 5006-10	355	29.5	595	92.5	0.75	1.8	0.7	5.5	59	1150	4850	3000
Ykk 5004-12	200	18.4	495	91.1	0.69	1.8	0.7	6	56	1150	4200	3000
Ykk 5005-12	220	20.2	495	91.3	0.69	1.8	0.7	6	57	1350	4400	3000
Ykk 5006-12	250	22.9	495	91.5	0.71	1.8	0.7	6	59	1722	4700	3000

Produkta īpašības

✅ Augstas efektivitātes un enerģijas taupīšana: optimizēts dizains, atbilstoši augstas efektivitātes motoru standartiem

✅ Zems troksnis un zema vibrācija: stabila struktūra, vienmērīga darbība

✅ Augsta uzticamība: F klases izolācija, vakuuma spiediena impregnēšanas (VPI) process, izturīgs pret mitrumu un temperatūru

✅ Ērta apkope: slēgta struktūra, noņemams aizsargājošs vāks ērtai pārbaudei

✅ Spēcīga pielāgošanās: piemērota dažādām rūpnieciskām slodzēm

Strukturālās iezīmes

Rāmis: metinātā tērauda kastes tipa struktūra, augsta stingrība, viegls

STATOR: IEVADĪŠANA ĀRĒJĀ PRESES FILTS, F klases zemas izolācijas izolācija, VPI process

Gultņi: ritošie gultņi vai bīdāmie gultņi (izvēlēti, pamatojoties uz jaudu un ātrumu)

Aizsardzības dizains: IP54/IP55, dažus modeļus var paaugstināt uz augstākiem aizsardzības līmeņiem

Lietojumprogrammas lauki

Vispārējā nozare: ventilatori, kompresori, sūkņi, drupinātāji, transportēšanas aprīkojums

Enerģētikas rūpniecība: elektrostacijas palīgdarbi

Kalnrūpniecība/metalurģija: drupinātāji, lodīšu dzirnavas, transportēšanas sistēmas

Citi: ķīmiski, celtniecības materiāli, apstrāde utt. .

Modeļa skaidrojums (piemērs: ykk 5001-4)

Ykk: Slēgts vāveres-būra rotora asinhronā motors ar dzesētāju no gaisa līdz gaisam

5001 : Centra augstums 500mm, nē .1 serdes garums

4 : 4- Pole Motor (1500rpm)

YKK 10KV augstsprieguma motora kataloga izmēri

product-1000-732

Pasūtīšanas instrukcijas

⚠ Svarīgas piezīmes:

Jostas piedziņa ir aizliegta 2- polam un 4- polu motoriem(konsultējieties, lai iegūtu izņēmumus)

2- Pole Motors noklusējums uz pulksteņa rādītāja virzienu(Norādiet, vai nepieciešama pretēji pulksteņrādītāja virzienam)

Iepriekš jāvienojas ar īpašām sprieguma/frekvences prasībām

Kopsavilkums

Xi'an Simo YKK sērijas augstsprieguma motoriir piemēroti lieljaudas rūpnieciskajai videi, kurai ir augsta efektivitāte, uzticamība un ērta apkope . Tos plaši izmanto kalnrūpniecībā, jaudā, metalurģijā un citās nozarēs ., pasūtot ., pievērš uzmanību polu skaitam, rotācijas virzienam un brauciena ierobežojumiem .}}.

SIMO YKK 10KV lieli rūpniecības motoru motors, Izvēlieties Simo, izvēlieties kvalitāti!
